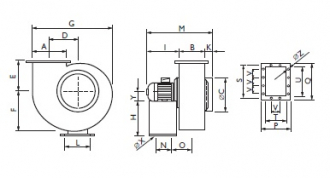

Размер Y (мм): 63
Размер K (мм): 48
Размер N (мм): 170
Размер O (мм): 95
Размер P (мм): 180
Размер Q (мм): 210
Размер R (мм): 164
Размер S (мм): 194
Размер T (мм): 130
Размер U (мм): 160
Размер V (мм): 85
ØZ x кол-во (шт.): 7,0 x 8
Размер ØX (мм): 10
:
Примечание: Уровень звукового давления измеряется на расстоянии 2,0 м в помещении с эквивалентной площадью звукопоглощения 30 м2.

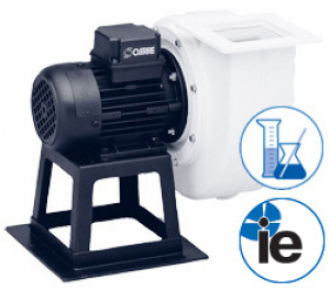

Центробежные вентиляторы с односторонним всасыванием САА cпециально разработаны для удаления воздуха, содержащего пары химических реагентов и коррозионно-активных веществ.
Вентиляторы CAA оснащены энергоэффективным асинхронным двигателем и рабочим колесом с загнутыми вперед лопатками. Корпус и рабочее колесо вентиляторов CAA изготовлены из полипропилена. Стандартное положение корпуса вентилятора – CCW 360° (П 0°), конструкция вентилятора позволяет изменять положение корпуса (см.рис.5). Исполнения с другим направлением вращения (CW) изготавливаются под заказ (кроме CAA 610 2Т). Вентиляторы CAA оснащены монтажным кронштейном. Степень защиты электродвигателя IP 55.
Центробежные вентиляторы CAA будут незаменимы:
- в медицинских учреждениях;
- в цехах предприятий пищевой и химической промышленности;
- на складах для хранения токсичных моющих средств;
- в цехах по производству полимеров;
- в металлургии;
- в лабораториях научных и образовательных учреждений и т.д.
Преимущества вентиляторов CAA
- Низкое энергопотребление: повышенный КПД двигателя снижает требования к выделенной мощности объекта и эксплуатационные расходы.
- Высокая эффективность при частичных нагрузках позволяет оптимизировать режимы работы вентиляторов и использовать частотное регулирование в широком диапазоне.
- Сниженные пусковые токи приводят к существенной экономии на электропроводке и пусковой аппаратуре.
- Меньший потребляемый ток улучшает температурный режим работы двигателя и его охлаждение при малых оборотах.
- Улучшенная эргономика за счет низкого уровня шума и вибрации.
- Длительный срок службы, высокая надежность и повышенная перегрузочная способность за счет снижения рабочей температуры двигателя.
Установка
Вентиляторы можно устанавливать в любом положении.
Регулирование скорости
Регулирование скорости вентиляторов осуществляется с помощью частотного преобразователя.
Защита двигателя
Для обеспечения бесперебойной работы вентиляторы необходимо подключать к сети питания с использованием термозащитного автомата или модуля управления.
Аксессуары
Частотные преобразователи, модули управления, аксессуары из химически стойкого полипропилена.
Монтаж
- Все вентиляторы поставляются полностью в собранном виде, готовые к подключению.
- Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
- Параметры электропитания должны соответствовать спецификации на табличке вентилятора.
- Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.

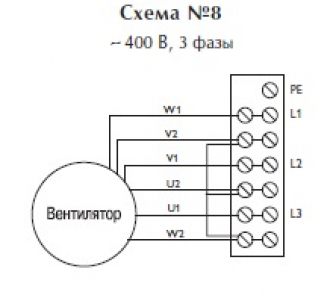

- Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
- Питающее напряжение на вентиляторы всегда должно подаваться через внешнее устройство защиты двигателя.
- Вентиляторы должны быть заземлены.
- Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.
Условия работы
- Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
- Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
- Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.
Обслуживание
Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.
Перед обслуживанием убедитесь, что
- Прекращена подача напряжения.
- Рабочее колесо вентилятора полностью остановилось.
- Двигатель и рабочее колесо полностью остыли.
При очистке вентилятора
- Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
- Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
- В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
- Подшипники, в случае повреждения, подлежат замене.
В случае неисправности
-
Проверить, поступает ли напряжение на вентилятор.
-
Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработало внешнее устройство термозащиты двигателя.
-
Проверить подключение конденсатора (1-фазные). Если после проверки вентилятор не включается или срабатывает внешнее устройство термозащиты двигателя, свяжитесь с вашим поставщиком.
-
В случае возврата вентилятора – очистить рабочее колесо, двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности – заявления.
