Размер Y (мм): 80
Размер K (мм): 45
Размер P (мм): 225
Размер Q (мм): 235
Размер R (мм): 195
Размер S (мм): 205
Размер T (мм): 161
Размер U (мм): 170
ØZ x кол-во (шт.): 8,2 x 4
Ex: 1ExdIIBT5
:
Примечание: Уровень звукового давления измеряется на расстоянии 2,0 м в помещении с эквивалентной площадью звукопоглощения 30 м2.

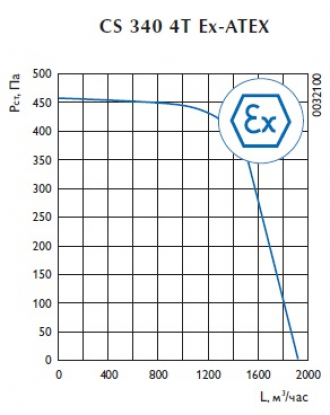

Центробежные взрывозащищенные вентиляторы с односторонним всасыванием CS Ex-ATEX предназначены для перемещения и удаления газообразных смесей из взрывоопасных зон в соответствии с присвоенной маркировкой взрывозащиты – 1ExdIIС для CS 310-330 и 1ExdIIB для CS 340-380.
Вентиляторы CS Ex-ATEX оснащены вынесенным взрывозащищенным асинхронным двигателем с короткозамкнутым ротором и рабочим колесом с загнутыми вперед лопатками. Корпус вентилятора изготавливается из стали и окрашивается в черный цвет, рабочее колесо из алюминия. Стандартное положение корпуса вентилятора – CCW 360° (П 0°). Исполнения с другим положением корпуса изготавливаются под заказ (см. рис.5). Вентиляторы CS 350-380 Ex-ATEX оснащены монтажным кронштейном. Степень защиты электродвигателя IP 55.
Установка
Вентиляторы можно устанавливать в любом положении.
Регулирование скорости
Регулирование скорости вентиляторов не допускается.
Защита двигателя
Для обеспечения бесперебойной работы вентиляторы необходимо подключать к сети питания с использованием термозащитного автомата.
Автомат должен соответствовать категории помещения, в котором он установлен.
Аксессуары
Шумоглушители, инерционные и защитные решётки, воздухораспределительные и регулирующие устройства и т.д.
МОНТАЖ, ЭКСПЛУАТАЦИЮ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ВЗРЫВОЗАЩИЩЕННЫХ ВЕНТИЛЯТОРОВ НЕОБХОДИМО ВЫПОЛНЯТЬ В СООТВЕТСТВИИ С ТРЕБОВАНИЯМИ ПБ 03-590-03 (ПРАВИЛА УСТРОЙСТВА, МОНТАЖА И БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ ВЗРЫВОЗАЩИЩЕННЫХ ВЕНТИЛЯТОРОВ).
Монтаж
Внимание: Перед началом монтажа убедитесь, что все подключаемое оборудование соответствует требованиям взрывобезопасности того помещения, которое обслуживает или где установлено!
- Все вентиляторы поставляются в полностью собранном виде и готовые к подключению.
- Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
- Параметры электропитания должны соответствовать спецификации на табличке вентилятора.
- Вся электропроводка и соединения должны быть выполнены в соответствии с правилами техники безопасности.
- Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
- Питающее напряжение на вентиляторы всегда должно подаваться через внешнее устройство защиты двигателя.
- Вентиляторы должны быть заземлены.
- Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
- Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.
Условия работы
- Вентиляторы могут эксплуатироваться во взрывоопасных помещениях, но соединение их с дымоходами недопустимо.
- Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.
Обслуживание
Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения разбалансировки или преждевременного выхода из строя.
Перед обслуживанием убедитесь, что:
- Прекращена подача напряжения.
- Рабочее колесо вентилятора полностью остановилось.
- Двигатель и рабочее колесо полностью остыли.
При чистке вентилятора:
- Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
- Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
- В случае повышенного шума при работе вентилятора проверьте рабочее колесо на перекос.
- Подшипники, в случае повреждения, подлежат замене.
В случае неисправности
- Проверить поступает ли напряжение на вентилятор.
- Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработало внешнее устройство термозащиты двигателя.
- Проверить подключение конденсатора (1-фазные). Если после проверки вентилятор не включается или срабатывает внешнее устройство термозащиты двигателя, свяжитесь с вашим поставщиком.
- В случае возврата вентилятора – очистить рабочее колесо, двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности – заявления.
