Клапаны RPM-V (MANDIK)
Регуляторы RPM-V предназначены для поддержания заданного значения расхода воздуха в системах вентиляции с постоянным расходом воздуха (CAV) или с переменным расходом воздуха (VAV). Регуляторы RPM-V предназначены для воздуховодов круглого сечения.
Основными компонентами регулятора расхода являются воздушный клапан, специальный приемник давления (зонд) для измерения расхода воздуха и электропривод со встроенным контроллером и датчиком давления. Разность давлений на патрубках приемника давления зависит от расхода воздуха через регулятор. Текущая разность давлений измеряется встроенным в электропривод датчиком давления. Электропривод под управлением встроенного контроллера открывает или закрывает воздушный клапан, поддерживая расход воздуха через регулятор на заданном уровне. Регулятор может работать в нескольких режимах в зависимости от схемы подключения и настройки на заводе-изготовителе согласно техническому заданию. Регуляторы могут подключаться к системе диспетчеризации по протоколу MP-Bus, MODBUS, KNX, LON.
Уставки расхода воздуха в м3/час задаются при программировании на заводе-изготовителе согласно техническому заданию.
При необходимости уставки могут быть изменены с помощью программатора, компьютера или системой диспетчеризации.
Максимальный Vmax и минимальный Vmin расход воздуха
Регулятор может работать в двух режимах - постоянного расхода воздуха CAV или переменного расхода VAV.
В режиме постоянного расхода воздуха CAV регулятор поддерживает заданную уставку расхода Vmax. Какие либо дополнительные внешние сигналы не требуются.
В режиме переменного расхода воздуха VAV клапан изменяет уставку расхода в диапазоне между Vmin и Vmax по командам системы диспетчеризации.

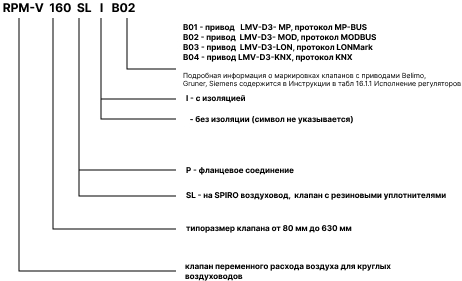

Условные обозначения

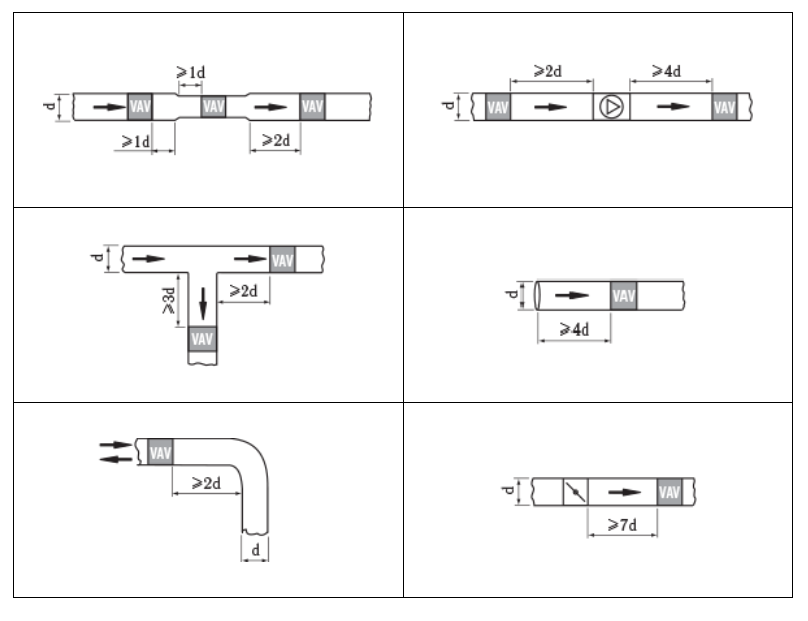

Рекомендации по монтажу
Регуляторы переменного расхода воздуха RPM-V обеспечивают точное регулирование во всех точках сети, включая точки вблизи таких местных сопротивлений, как Т-образные тройники и отводы, повороты, изгибы, а также точки перед воздухораспределительными устройствами.
Регуляторы должны быть установлены с учетом рекомендаций по монтажу, приведенных на рисунках.
