Напряжение (В/Гц): 24/50, 1 фаза
Потребляемая мощность (ВА): 6
Число выходов: 4
Последовательное управление
Распределение мощности: 1+1+1+1
Макс. число ступеней мощности: 4
Макс. мощность управления (с ТТС 40F) (кВт): 135
Двоичное управление
Распределение мощности: 1+2+4+8
Макс. число ступеней мощности: 15
Макс. мощность управления (с ТТС 40F) (кВт): 443
Степень защиты: IP 20
Сигналы управления (вход/выход) (В): 0…10
Размеры ВхШхГ (мм): 85х101х75
Монтаж: на DIN-рейке

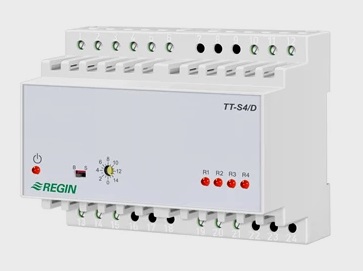

Микропроцессорные шаговые регуляторы TT-S4/D предназначены для управления мощностью охлаждения и обогрева в системах кондиционирования и вентиляции.
Входным сигналом служит напряжение 0-10 В, поступающее от главного регулятора (ТТС 25, ТТС 40F или TTC 80F). Регулирование мощности происходит за счёт двоичного или последовательного подключения ступеней мощности нагревателя или охладителя. После каждого переключения срабатывает 30-секундная задержка. Переключение нагрузки осуществляется с помощью релейных выходов. В регуляторах предусмотрен аналоговый выход для плавного управления нагрузкой.
При последовательном управлении нагрузкой (положение переключателя "S") все ступени должны иметь одинаковую мощность. При двоичном подключении ступеней (положение переключателя "В"), если часть нагрузки регулируется с помощью ТТС 25 (ТТС 40F), мощность нагревателя должна быть разделена в соотношении 1+2+4+8.
Регуляторы приспособлены для шкафного монтажа на DIN-рейке.
